RFマグネトロンスパッタ装置のプラズマ解析

計算条件

RFマグネトロンスパッタ装置のプラズマ解析
  • 文献( J.Vac.Sci.Technol.A 19(3)838 ) の PIC/MCC シミュレーションの結果と比較する
  • RFマグネトロンスパッタ装置、Vrf = 200[V], 13.56[MHz]
  • 永久磁石の残留磁束密度 0.2[T] -- 0.5[T]
  • TS間距離 2.0[cm]
  • アルゴン、ガス圧 5[mTorr]

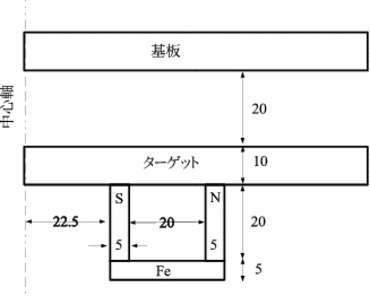

  • 2次元円筒座標系でモデル化

計算結果

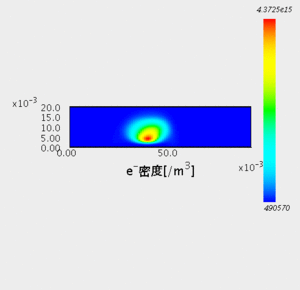

  • 時間平均電子密度分布(0.35[T]の場合)

    時間平均電子密度分布(0.35[T]の場合)

  • 時間平均電位分布(0.35[T]の場合)

  • 電子密度のピークのr位置における z方向の密度分布:文献の結果

    電子密度のピークのr位置における z方向の密度分布:文献の結果

  • 電子密度のピークのr位置における z方向の密度分布:PEGASUS/PIC-MCCM

    電子密度のピークのr位置における z方向の密度分布:PEGASUS/PIC-MCCM

  • ターゲットへのイオンフラックス分布:文献の結果

    ターゲットへのイオンフラックス分布:文献の結果

  • ターゲットへのイオンフラックス分布:PEGASUS/PIC-MCCM

    ターゲットへのイオンフラックス分布:PEGASUS/PIC-MCCM

PIC-MCCM による計算結果
時間平均電子密度分布(0.35[T]の場合) 時間平均電位分布(0.35[T]の場合)
時間平均電子密度分布 時間平均電位分布
RF周期内の時間変化の様子

文献( J.Vac.Sci.Technol.A 19(3)838 ) の計算結果との比較
